產品型號：7224
AE音頻功率放大器特性：7224可以工作在電壓模式或者電流模式下，可以由用戶定義配置適用於高壓/低電流，中電壓/中電流，以及低壓/大電流等應用。它提供了非常低的噪音和快速變化速率，並且可以安全的驅動寬範圍的阻性和感性負載。7224一般常用於創建EMC標準中的測試波形，諸如CS2009， DO-160 ，MIL STD 461，也常作為一個梯度放大器用於內徑非常小的高增益核磁共振成像和核磁共振係統中。可選的7224P型號具有一個精密的20轉微調的控製特性，能夠支持輸出偏置低於200uV， 現場調整低於100mV,而且在操作期間直流漂移僅為 ±75 mV.
AE音頻功率放大器特點：
Performance
小信號頻率響應:DC - 300 kHz +0.0 to -1.0 dB.
歐姆功率響應:± 140 V 峰值 DC~60kHz.± 50 V 峰值 DC~180kHz.± 30 V 峰值 DC~300 kHz
轉換速率:75 V/µSec.
噪聲殘餘:10 Hz到300kHz： 950 µV (0.95 mV) 10 Hz到 80kHz: 300 µV (0.3 mV)
信噪比:10Hz - 30 kHz: –113 dB. 10 Hz – 80kHz: –106.6 dB. 10 Hz – 300kHz: –99.9 dB
多台間相位誤差:± 0.1 º 60Hz.
總諧波失真:低於0.1% DC~30kHz
輸出偏置:7224: 低於 5 mV, 現場可調不高於 1 mV。 7224P: 低於 200 mV, 現場可調不高於 100 mV;。 通過20轉精密消減控製。
直流漂移:7224: ±1.5 mV。 7224P: ± 200 µV (從冷卻到工作溫度); ±75 µV (經過20分鍾的操作) 7224P 線性增益(通過輸入信號，從0.2 V到5 V):。 DC: 0.0125% AC: 0.030%。
輸出阻抗:1 µH串聯28mΩ。
相位響應:± 5º (10 Hz- 10 kHz) 加上 560 nsec 傳播延遲。
Input Characteristics
與地平衡:三個終端隔離連接器20千歐姆微分。
不平衡:BNC連接器, 10k 歐姆單結點固定或可變增益。
增益: 電壓模式: 20V/V 電流模式: 5A/V
大輸入電壓: ± 10 V 平衡或不平衡。
共模抑製: -5V輸入-58 dB
生成報告：係統故障，過溫，過壓，過載。
控製:強製待機，故障後重啟。
顯示，控製, 狀態, I/O
前麵板LED顯示器顯示:準備，待機，失敗，過溫，過壓，過載。
軟件觸屏開關:運行, 停止, 複位。
啟動增益控製:電壓增益調整從 20到 0。
On/Off 開關

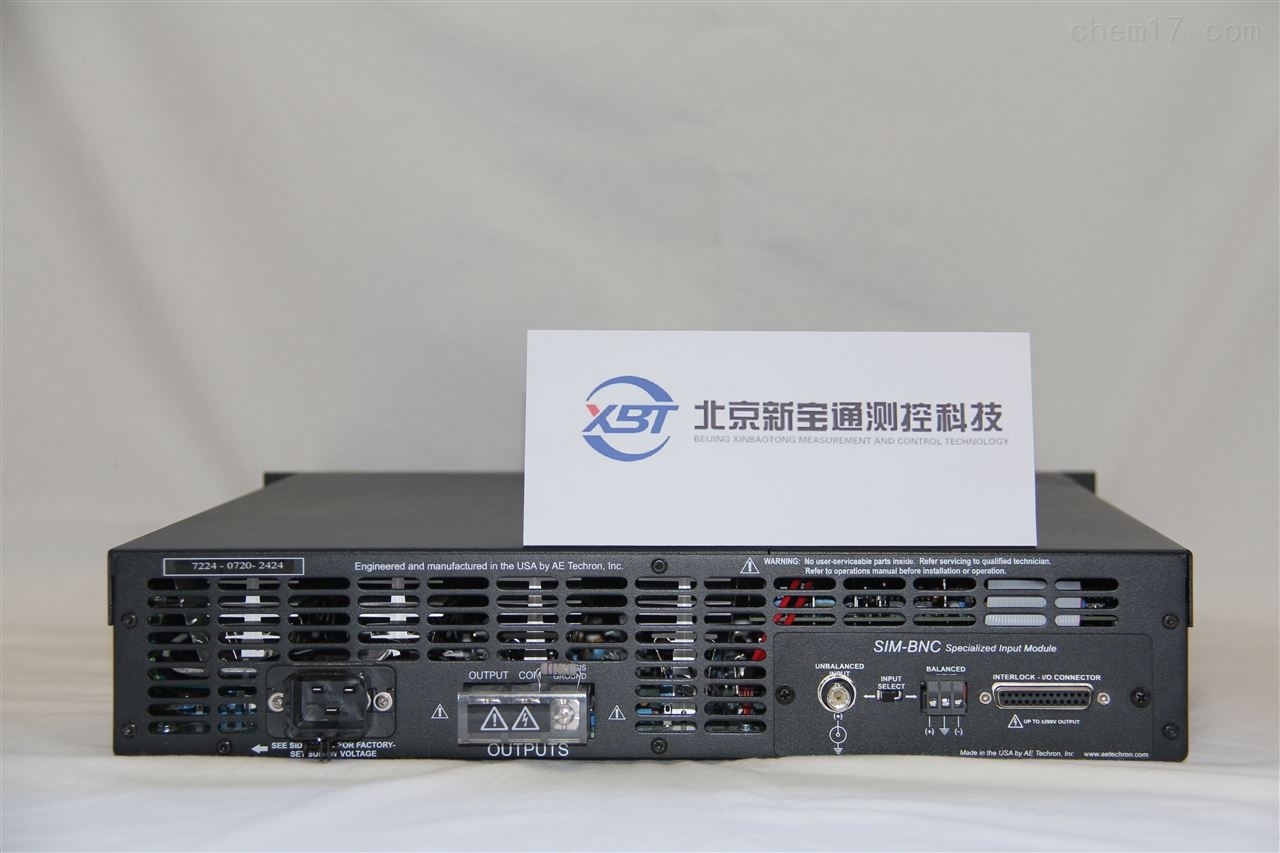

背板電源連接: 25A IEC (閉鎖)
信號輸出: +/常規/取樣常規
信號輸入: 用戶可選擇BNC或者阻隔帶平衡
通訊能力
電流監控: ± 1 V / 6 A ± 1%
電壓監控: ± 1 V / 20 V ± 1%
輸入信號監控： ± 1 V / 2 V ± 1%
多元配置
串聯操作:
總電壓 (1, 2, 3, 或者4台7224’s):150 Vpk, 300 Vpk, 450 Vpk or 600 Vpk; 增加轉換速率達 200 V/µSec
並聯操作:總電流 (1, 2, 3, 或者 4台7224’s):50 Apk, 100 Apk, 150 Apk or 200 Apk
物理特性
機架:放大器是為獨立或機架操作而設計，架子經過黑色的鉛粉塗層占地2個EIA19寸寬的單位。
重量:41 lbs (18.6 kg), 航運 51 lbs (23.2 kg)。
輸入電:提供 單相, 120 VAC, 60 Hz, 20A; (提供220-240 VAC, 50-60Hz, 10 A模式可選)。
操作溫度:10°C到 50°C (50°F到 122°F),最大輸出功率在高於30°C (86°F).)時有衰減.
濕度:低於70%無凝露.
冷卻:通過可拆卸過濾器從前向後強製空氣冷卻.
氣流：180CFM
維度:19” x 22.75” x 3.5” (48.3 cm x 57.8 cmx 8.9 cm)。
保護
過壓/欠壓:± 10%指定的輸入電放大器會強製待機。
過流:主電源和低壓電源斷路器保護。
過溫:獨立的輸出晶體管，散熱器，變壓器溫度監控和保護。
